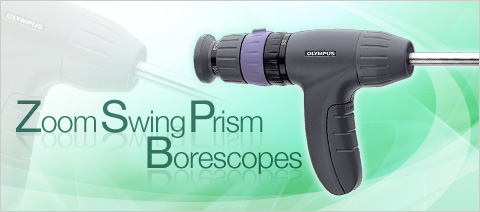

变焦摇摆棱镜管道镜

变焦摇摆棱镜管道镜融合了标准摇摆镜的特征,同时增加了2倍光学放大

的技术,通过夸大的视像能让使用者拥有放大目标体的乐趣,变焦旋转

棱镜硬性内窥镜成功地扩大了旋转棱镜的范围。它继承了标准旋转棱镜

的特性,又增加了2X光学变焦功能。用户在观测时可以调焦放大观测目

标。除了有旋转棱镜的视野角度调节功能,这种型号还具有即时调整影

像放大率的光学变焦功能。能对缺陷进行详细的分析,从而避免了调换

仪器或是使用复杂的点检测影像功能等的繁琐程序。


变焦旋转棱镜的设计,凝聚了奥林巴斯在标准刚性硬性内窥镜研制中积

累起来的所有光学技术创新。

-特性

先进的光学系统

奥林巴斯在光学创新上颇有声望,标准的硬性内窥镜也不例外。硬性内窥镜的每一个直径都是根据其独特的透镜技术而量身定做,优化了可用空间。多重镜片涂膜用以减少内部反射和强化影像的亮度与对比度。

2X光学变焦

光学变焦的放大倍率为2X,可以对缺陷进行详细分析。有了这项精确设计的光学变焦功能,在观测时不需要再进行对焦调节。

旋转棱镜结构

观测仪器的视野角度可以连续调节。视野角度为正前方45°~115°,与视野范围组合,其观测弧度可达120°(20°~140°)。

轨道扫描

当硬性内窥镜被固定或连接到CCTV(插入管摄像检测)时,在不影响控制器删除或附带在目镜上的附件的前提下,该功能可将插入插入管旋转370度。

高级不锈钢制品插入插入管

耐用、抗腐蚀、抗流体,配有外圈防护鞘。

激光焊接末端

确保安全的无故障检测,减少末端掉落的可能性。

人体工程学设计的控制删除

舒适和实用是奥林巴斯对硬性内窥镜删除的设计理念。系列产品5在设计上有了进一步的突破,实现了真正意义上的单手操作。

颜色代码标识环

目镜圆环上刻有系列号和型号参照。同时用颜色代码标明该硬性内窥镜的视野角度。

透镜对光纤维比例

大透镜能够提供足够的光线来照亮周围的影像,但整体效果的好坏其实更取决于仪器的光传输性能。系列产品5则有效的结合了高精度透镜与光纤维,实现了出色的影像照明。

光波导缆

light guide 这个附件用来传送来自独立光源的光线。

多用途套筒

multi-purpose sleeve 用来固定刚性管道内窥镜的插入深度。

数码照相机系统OM适配器

数码照相机系统OM适配器 AI-3M/4M
AK-1M/SM-R

这些适配器可让用户把奥林巴斯数字单反照相机*1,连接到工业纤维内窥镜或刚性管道内窥镜上。
可以向计算机传输影像,并使创建检测历史档案变得简便。

*1:将下表中的OM 适配器与数码单反相机连接时需选购OM 适配器MF-1,与微型单电相机连接时需选购OM 适配器MF-2。

AI-3M/4M AK-1M/SM-R 规格
  AI-3M/ AI-4M AK-1M/ SM-R
兼容范围* IF4D5/4S5 IF6PD4
IF5D4X1 IF2D5
IF6C5X1 IF8D4X2/X3
IF8DC5 K12/17/27, X09/12/17/25 微型管道内窥镜
IF11C5 系列5刚性管道内窥镜
照相机连接器 数码单反相机通过MF-1 连接
微型单电相机通过MF-2 连接

注:AI-4M的放大率是1.3x,大于AI-3M。
AK-1M的放大率是1.8x,大于SM-R。
* 在某些检测环境中如果发生像素干扰则可能出现波纹。
如纤维网和CCD或某些输出设备(如LCD和打印机)。

C-mount适配器

C-mount适配器 用于将TV摄像机连接到纤维内窥镜和刚性管道镜上。
C-mount适配器规格
范围 C-配接适配器 放大倍率 亮度比
IF3 系列
IF7D3X3-26,32
IF7D3X3-26,32
MC-04 0.8 1.6
MC-05 1 1
MC-09 1.6 0.39
IF4D4/4S4, IF5D4X1
IF6D4, IF8D4, IF11D4
IF4D5/4S5, IF6C5, IF6C5X1
IF8C5, IF11C5
AI-10C 0.8 1.56
AI-11C 1 1
AI-12C 1.51 0.44
AI-3C 2 0.25
IF6PD4, IF2D4, IF2D5
刚性管道镜
微型管道镜
模型观测仪器
AK2-5C 0.75 1.8

C-mountCCD 摄像机

连接CCD摄像机到纤维内窥镜或硬性内窥镜,其影像可以显示在视频显示器上并可录制保存,用于以后进一步的分析和归档。
此设备实现了多人同时观测影像,不但约了时间、减轻了疲劳还加快了问题的解决速度。
