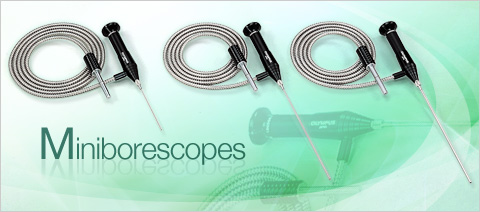

微型硬性内窥镜K系列产品配有"自聚焦"光学棱镜系统，能提供优异的影像分辨率和影像亮度。
照明由集成的导光缆提供。该导光缆可以与任意范围的奥林巴斯光源连接。
保护鞘是标准附件，用来防止因插入管的过度弯曲或末端的猛戳而损坏光学棱镜系统。
可通过TV监视器上鲜明的影像对生产线进行有效监控。
 |
这个附件用来传送来自独立光源的光线。 |
 |
用来固定刚性管道内窥镜的插入深度。 |
 |
AI-3M/4M AK-1M/SM-R 这些适配器可让用户把奥林巴斯数字单反照相机*1，连接到工业纤维内窥镜或刚性管道内窥镜上。 *1：将下表中的OM 适配器与数码单反相机连接时需选购OM 适配器MF-1，与微型单电相机连接时需选购OM 适配器MF-2。 |
| AI-3M/4M AK-1M/SM-R 规格 | ||
| AI-3M/ AI-4M | AK-1M/ SM-R | |
| 兼容范围* | IF4D5/4S5 | IF6PD4 |
| IF5D4X1 | IF2D5 | |
| IF6C5X1 | IF8D4X2/X3 | |
| IF8DC5 | K12/17/27, X09/12/17/25 微型管道内窥镜 | |
| IF11C5 | 系列5刚性管道内窥镜 | |
| 照相机连接器 | 数码单反相机通过MF-1 连接 微型单电相机通过MF-2 连接 |
|
注：AI-4M的放大率是1.3x，大于AI-3M。
AK-1M的放大率是1.8x，大于SM-R。
* 在某些检测环境中如果发生像素干扰则可能出现波纹。
如纤维网和CCD或某些输出设备（如LCD和打印机）。
 |
用于将TV摄像机连接到纤维内窥镜和刚性管道镜上。 |
| C-mount适配器规格 | |||
| 范围 | C-配接适配器 | 放大倍率 | 亮度比 |
| IF3 系列 IF7D3X3-26,32 IF7D3X3-26,32 |
MC-04 | 0.8 | 1.6 |
| MC-05 | 1 | 1 | |
| MC-09 | 1.6 | 0.39 | |
| IF4D4/4S4, IF5D4X1 IF6D4, IF8D4, IF11D4 IF4D5/4S5, IF6C5, IF6C5X1 IF8C5, IF11C5 |
AI-10C | 0.8 | 1.56 |
| AI-11C | 1 | 1 | |
| AI-12C | 1.51 | 0.44 | |
| AI-3C | 2 | 0.25 | |
| IF6PD4, IF2D4, IF2D5 刚性管道镜 微型管道镜 模型观测仪器 |
AK2-5C | 0.75 | 1.8 |
连接CCD摄像机到纤维内窥镜或硬性内窥镜，其影像可以显示在视频显示器上并可录制保存，用于以后进一步的分析和归档。
此设备实现了多人同时观测影像，不但约了时间、减轻了疲劳还加快了问题的解决速度。
