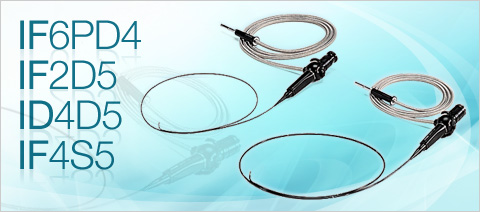

小直径纤维镜


超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应，也能连接到CCTV和照相设备供其图像记录

超细直径

直径非常小的柔韧纤维内窥镜 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直径孔的内部检测。

在某些应用中，需要检测区域的插入孔有尺寸限制，很难插入观测仪器。这就需要使用直径规格比常规型号更小的仪器。

这种仪器有目镜焦距调节功能，来适应不同观测者的视力，并且可以连接到CCTV和照相设备，记录保存影像。在检测区域的照明上，可以选用任意一款奥林巴斯光源。

特性

-庞大的产品阵容

0.64 mm、2.4 mm 和 4.1 mm（0.02"、0.09" 和 0.16"）的直径，长度可以到1.5 m (4.9')，品种齐全。

-高分辨率

采用高密度玻璃纤维束，提供了高水平的视觉分辨率和清晰鲜明的影像。

-有着优异插入能力的TF管道

我们生产的大部分纤维内窥镜都使用独创的TF（Tapered Flex）管道。为插入多向弯曲管道而设想，插入管的柔韧性由末端的高度灵活到控制器部分的刚性逐渐减弱,。其结果是纤维内窥镜可以轻易地穿过弯曲部位和直角管。与此同时，连接控制部分的管道刚性逐渐增强，以确保在第一个弯曲部位之后的抗扭强度，使插入变得更加容易。采用了TF管道的观测仪器均在仪器下方贴有商标作为标记。

-弯曲自如的末端

这些纤维内窥镜均为双向弯曲（IF6PD4除外）。

-全防水插入部

用于水下作业的全防水插入部。大部分型号的控制部为防滴漏设计。

-照片和视频文档资料

连接CCD摄像机或奥林巴斯数码照相机就可以录制视频或拍照。

-插入管道的深度标志线(IF4D5/4S5 only)

这是插入管道上从末端开始的每隔25cm (10")的深度标记，用以确定插入深度。

工业纤维内窥镜 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能
　 IF6PD4 IF2D5 IF4D5 IF4S5
外径 φ0.64mm φ2.4mm φ4.1mm φ4.1mm
有效长度 490 mm IF6PD4-6 　 　 　
600 mm 　 IF2D5-6 　 　
700 mm 　 　 IF4D5-7 IF4S5-7
990 mm IF6PD4-11 　 　 　
1,170 mm 　 IF2D5-12 　 　
1,500 mm 　 　 IF4D5-15 IF4S5-15
顶端长度 - 6.0mm 8.5mm 11.3mm
视野范围 58° 75° 65° 60°
视野角度 直视 侧视
景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm
照明系统 导光系统
弯曲部 弯曲角度范围 - 上-下 120°
导光缆长度 2,000 mm 2,200 mm 2,000 mm 　　
工业纤维内窥镜IF6PD4/ IF2D5/ IF4D5/ IF4S5 作业环境
  IF6PD4 IF2D5 IF4D5 IF4S5
作业温度 插入管 空气中 10 ～ 40 ℃ -10 ～ 80 ℃
水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃
插入管以外部分的零部件 空气中 10 ～ 40 ℃ -10 ～ 50 ℃
作业时大气压力 插入管 空气中／水下 1013 hPa 1013 ～ 1165 hPa
插入管以外部分的零部件 空气中 1013 hPa 1013 hPa
防液体
（应对机油，轻油和5%盐溶液）		 　 　　 　 ○ ○ 　
防水 插入管 　　 ○ ○ ○ ○
防雨 控制部 　　 　 ○ ○ ○

超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应，也能连接到CCTV和照相设备供其图像记录

超细直径

直径非常小的柔韧纤维内窥镜 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直径孔的内部检测。

在某些应用中，需要检测区域的插入孔有尺寸限制，很难插入观测仪器。这就需要使用直径规格比常规型号更小的仪器。

这种仪器有目镜焦距调节功能，来适应不同观测者的视力，并且可以连接到CCTV和照相设备，记录保存影像。在检测区域的照明上，可以选用任意一款奥林巴斯光源。

特性

-庞大的产品阵容

0.64 mm、2.4 mm 和 4.1 mm（0.02"、0.09" 和 0.16"）的直径，长度可以到1.5 m (4.9')，品种齐全。

-高分辨率

采用高密度玻璃纤维束，提供了高水平的视觉分辨率和清晰鲜明的影像。

-有着优异插入能力的TF管道

我们生产的大部分纤维内窥镜都使用独创的TF（Tapered Flex）管道。为插入多向弯曲管道而设想，插入管的柔韧性由末端的高度灵活到控制器部分的刚性逐渐减弱,。其结果是纤维内窥镜可以轻易地穿过弯曲部位和直角管。与此同时，连接控制部分的管道刚性逐渐增强，以确保在第一个弯曲部位之后的抗扭强度，使插入变得更加容易。采用了TF管道的观测仪器均在仪器下方贴有商标作为标记。

-弯曲自如的末端

这些纤维内窥镜均为双向弯曲（IF6PD4除外）。

-全防水插入部

用于水下作业的全防水插入部。大部分型号的控制部为防滴漏设计。

-照片和视频文档资料

连接CCD摄像机或奥林巴斯数码照相机就可以录制视频或拍照。

-插入管道的深度标志线(IF4D5/4S5 only)

这是插入管道上从末端开始的每隔25cm (10")的深度标记，用以确定插入深度。

工业纤维内窥镜 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能
　 IF6PD4 IF2D5 IF4D5 IF4S5
外径 φ0.64mm φ2.4mm φ4.1mm φ4.1mm
有效长度 490 mm IF6PD4-6 　 　 　
600 mm 　 IF2D5-6 　 　
700 mm 　 　 IF4D5-7 IF4S5-7
990 mm IF6PD4-11 　 　 　
1,170 mm 　 IF2D5-12 　 　
1,500 mm 　 　 IF4D5-15 IF4S5-15
顶端长度 - 6.0mm 8.5mm 11.3mm
视野范围 58° 75° 65° 60°
视野角度 直视 侧视
景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm
照明系统 导光系统
弯曲部 弯曲角度范围 - 上-下 120°
导光缆长度 2,000 mm 2,200 mm 2,000 mm 　　
工业纤维内窥镜IF6PD4/ IF2D5/ IF4D5/ IF4S5 作业环境
  IF6PD4 IF2D5 IF4D5 IF4S5
作业温度 插入管 空气中 10 ～ 40 ℃ -10 ～ 80 ℃
水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃
插入管以外部分的零部件 空气中 10 ～ 40 ℃ -10 ～ 50 ℃
作业时大气压力 插入管 空气中／水下 1013 hPa 1013 ～ 1165 hPa
插入管以外部分的零部件 空气中 1013 hPa 1013 hPa
防液体
（应对机油，轻油和5%盐溶液）		 　 　　 　 ○ ○ 　
防水 插入管 　　 ○ ○ ○ ○
防雨 控制部 　　 　 ○ ○ ○

超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应，也能连接到CCTV和照相设备供其图像记录

超细直径

直径非常小的柔韧纤维内窥镜 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直径孔的内部检测。

在某些应用中，需要检测区域的插入孔有尺寸限制，很难插入观测仪器。这就需要使用直径规格比常规型号更小的仪器。

这种仪器有目镜焦距调节功能，来适应不同观测者的视力，并且可以连接到CCTV和照相设备，记录保存影像。在检测区域的照明上，可以选用任意一款奥林巴斯光源。

特性

-庞大的产品阵容

0.64 mm、2.4 mm 和 4.1 mm（0.02"、0.09" 和 0.16"）的直径，长度可以到1.5 m (4.9')，品种齐全。

-高分辨率

采用高密度玻璃纤维束，提供了高水平的视觉分辨率和清晰鲜明的影像。

-有着优异插入能力的TF管道

我们生产的大部分纤维内窥镜都使用独创的TF（Tapered Flex）管道。为插入多向弯曲管道而设想，插入管的柔韧性由末端的高度灵活到控制器部分的刚性逐渐减弱,。其结果是纤维内窥镜可以轻易地穿过弯曲部位和直角管。与此同时，连接控制部分的管道刚性逐渐增强，以确保在第一个弯曲部位之后的抗扭强度，使插入变得更加容易。采用了TF管道的观测仪器均在仪器下方贴有商标作为标记。

-弯曲自如的末端

这些纤维内窥镜均为双向弯曲（IF6PD4除外）。

-全防水插入部

用于水下作业的全防水插入部。大部分型号的控制部为防滴漏设计。

-照片和视频文档资料

连接CCD摄像机或奥林巴斯数码照相机就可以录制视频或拍照。

-插入管道的深度标志线(IF4D5/4S5 only)

这是插入管道上从末端开始的每隔25cm (10")的深度标记，用以确定插入深度。

工业纤维内窥镜 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能
　 IF6PD4 IF2D5 IF4D5 IF4S5
外径 φ0.64mm φ2.4mm φ4.1mm φ4.1mm
有效长度 490 mm IF6PD4-6 　 　 　
600 mm 　 IF2D5-6 　 　
700 mm 　 　 IF4D5-7 IF4S5-7
990 mm IF6PD4-11 　 　 　
1,170 mm 　 IF2D5-12 　 　
1,500 mm 　 　 IF4D5-15 IF4S5-15
顶端长度 - 6.0mm 8.5mm 11.3mm
视野范围 58° 75° 65° 60°
视野角度 直视 侧视
景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm
照明系统 导光系统
弯曲部 弯曲角度范围 - 上-下 120°
导光缆长度 2,000 mm 2,200 mm 2,000 mm 　　
工业纤维内窥镜IF6PD4/ IF2D5/ IF4D5/ IF4S5 作业环境
  IF6PD4 IF2D5 IF4D5 IF4S5
作业温度 插入管 空气中 10 ～ 40 ℃ -10 ～ 80 ℃
水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃
插入管以外部分的零部件 空气中 10 ～ 40 ℃ -10 ～ 50 ℃
作业时大气压力 插入管 空气中／水下 1013 hPa 1013 ～ 1165 hPa
插入管以外部分的零部件 空气中 1013 hPa 1013 hPa
防液体
（应对机油，轻油和5%盐溶液）		 　 　　 　 ○ ○ 　
防水 插入管 　　 ○ ○ ○ ○
防雨 控制部 　　 　 ○ ○ ○

超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应，也能连接到CCTV和照相设备供其图像记录

超细直径

直径非常小的柔韧纤维内窥镜 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直径孔的内部检测。

在某些应用中，需要检测区域的插入孔有尺寸限制，很难插入观测仪器。这就需要使用直径规格比常规型号更小的仪器。

这种仪器有目镜焦距调节功能，来适应不同观测者的视力，并且可以连接到CCTV和照相设备，记录保存影像。在检测区域的照明上，可以选用任意一款奥林巴斯光源。

特性

-庞大的产品阵容

0.64 mm、2.4 mm 和 4.1 mm（0.02"、0.09" 和 0.16"）的直径，长度可以到1.5 m (4.9')，品种齐全。

-高分辨率

采用高密度玻璃纤维束，提供了高水平的视觉分辨率和清晰鲜明的影像。

-有着优异插入能力的TF管道

我们生产的大部分纤维内窥镜都使用独创的TF（Tapered Flex）管道。为插入多向弯曲管道而设想，插入管的柔韧性由末端的高度灵活到控制器部分的刚性逐渐减弱,。其结果是纤维内窥镜可以轻易地穿过弯曲部位和直角管。与此同时，连接控制部分的管道刚性逐渐增强，以确保在第一个弯曲部位之后的抗扭强度，使插入变得更加容易。采用了TF管道的观测仪器均在仪器下方贴有商标作为标记。

-弯曲自如的末端

这些纤维内窥镜均为双向弯曲（IF6PD4除外）。

-全防水插入部

用于水下作业的全防水插入部。大部分型号的控制部为防滴漏设计。

-照片和视频文档资料

连接CCD摄像机或奥林巴斯数码照相机就可以录制视频或拍照。

-插入管道的深度标志线(IF4D5/4S5 only)

这是插入管道上从末端开始的每隔25cm (10")的深度标记，用以确定插入深度。

工业纤维内窥镜 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能
　 IF6PD4 IF2D5 IF4D5 IF4S5
外径 φ0.64mm φ2.4mm φ4.1mm φ4.1mm
有效长度 490 mm IF6PD4-6 　 　 　
600 mm 　 IF2D5-6 　 　
700 mm 　 　 IF4D5-7 IF4S5-7
990 mm IF6PD4-11 　 　 　
1,170 mm 　 IF2D5-12 　 　
1,500 mm 　 　 IF4D5-15 IF4S5-15
顶端长度 - 6.0mm 8.5mm 11.3mm
视野范围 58° 75° 65° 60°
视野角度 直视 侧视
景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm
照明系统 导光系统
弯曲部 弯曲角度范围 - 上-下 120°
导光缆长度 2,000 mm 2,200 mm 2,000 mm 　　
工业纤维内窥镜IF6PD4/ IF2D5/ IF4D5/ IF4S5 作业环境
  IF6PD4 IF2D5 IF4D5 IF4S5
作业温度 插入管 空气中 10 ～ 40 ℃ -10 ～ 80 ℃
水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃
插入管以外部分的零部件 空气中 10 ～ 40 ℃ -10 ～ 50 ℃
作业时大气压力 插入管 空气中／水下 1013 hPa 1013 ～ 1165 hPa
插入管以外部分的零部件 空气中 1013 hPa 1013 hPa
防液体
（应对机油，轻油和5%盐溶液）		 　 　　 　 ○ ○ 　
防水 插入管 　　 ○ ○ ○ ○
防雨 控制部 　　 　 ○ ○ ○

超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm，2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应，也能连接到CCTV和照相设备供其图像记录

超细直径

直径非常小的柔韧纤维内窥镜 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直径孔的内部检测。

在某些应用中，需要检测区域的插入孔有尺寸限制，很难插入观测仪器。这就需要使用直径规格比常规型号更小的仪器。

这种仪器有目镜焦距调节功能，来适应不同观测者的视力，并且可以连接到CCTV和照相设备，记录保存影像。在检测区域的照明上，可以选用任意一款奥林巴斯光源。

特性

-庞大的产品阵容

0.64 mm、2.4 mm 和 4.1 mm（0.02"、0.09" 和 0.16"）的直径，长度可以到1.5 m (4.9')，品种齐全。

-高分辨率

采用高密度玻璃纤维束，提供了高水平的视觉分辨率和清晰鲜明的影像。

-有着优异插入能力的TF管道

我们生产的大部分纤维内窥镜都使用独创的TF（Tapered Flex）管道。为插入多向弯曲管道而设想，插入管的柔韧性由末端的高度灵活到控制器部分的刚性逐渐减弱,。其结果是纤维内窥镜可以轻易地穿过弯曲部位和直角管。与此同时，连接控制部分的管道刚性逐渐增强，以确保在第一个弯曲部位之后的抗扭强度，使插入变得更加容易。采用了TF管道的观测仪器均在仪器下方贴有商标作为标记。

-弯曲自如的末端

这些纤维内窥镜均为双向弯曲（IF6PD4除外）。

-全防水插入部

用于水下作业的全防水插入部。大部分型号的控制部为防滴漏设计。

-照片和视频文档资料

连接CCD摄像机或奥林巴斯数码照相机就可以录制视频或拍照。

-插入管道的深度标志线(IF4D5/4S5 only)

这是插入管道上从末端开始的每隔25cm (10")的深度标记，用以确定插入深度。

工业纤维内窥镜 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能
　 IF6PD4 IF2D5 IF4D5 IF4S5
外径 φ0.64mm φ2.4mm φ4.1mm φ4.1mm
有效长度 490 mm IF6PD4-6 　 　 　
600 mm 　 IF2D5-6 　 　
700 mm 　 　 IF4D5-7 IF4S5-7
990 mm IF6PD4-11 　 　 　
1,170 mm 　 IF2D5-12 　 　
1,500 mm 　 　 IF4D5-15 IF4S5-15
顶端长度 - 6.0mm 8.5mm 11.3mm
视野范围 58° 75° 65° 60°
视野角度 直视 侧视
景深（固定焦距） 1～50 mm 2 ～ 50 mm 5 ～ 60 mm 4 ～ 40 mm
照明系统 导光系统
弯曲部 弯曲角度范围 - 上-下 120°
导光缆长度 2,000 mm 2,200 mm 2,000 mm 　　
工业纤维内窥镜IF6PD4/ IF2D5/ IF4D5/ IF4S5 作业环境
  IF6PD4 IF2D5 IF4D5 IF4S5
作业温度 插入管 空气中 10 ～ 40 ℃ -10 ～ 80 ℃
水下 10 ～ 30 ℃ 10 ～ 40 ℃ 10 ～ 30 ℃
插入管以外部分的零部件 空气中 10 ～ 40 ℃ -10 ～ 50 ℃
作业时大气压力 插入管 空气中／水下 1013 hPa 1013 ～ 1165 hPa
插入管以外部分的零部件 空气中 1013 hPa 1013 hPa
防液体
（应对机油，轻油和5%盐溶液）		 　 　　 　 ○ ○ 　
防水 插入管 　　 ○ ○ ○ ○
防雨 控制部 　　 　 ○ ○ ○



数码照相机系统OM适配器

数码照相机系统OM适配器 AI-3M/4M
AK-1M/SM-R

这些适配器可让用户把奥林巴斯数字单反照相机*1，连接到工业纤维内窥镜或刚性管道内窥镜上。
可以向计算机传输影像，并使创建检测历史档案变得简便。

*1：将下表中的OM 适配器与数码单反相机连接时需选购OM 适配器MF-1，与微型单电相机连接时需选购OM 适配器MF-2。
AI-3M/4M AK-1M/SM-R　规格
  AI-3M/ AI-4M AK-1M/ SM-R
兼容范围* IF4D5/4S5 IF6PD4
IF5D4X1 IF2D5
IF6C5X1 IF8D4X2/X3
IF8DC5 K12/17/27, X09/12/17/25 微型管道内窥镜
IF11C5 系列5刚性管道内窥镜
照相机连接器 数码单反相机通过MF-1 连接
微型单电相机通过MF-2 连接

注：AI-4M的放大率是1.3x，大于AI-3M。
AK-1M的放大率是1.8x，大于SM-R。
* 在某些检测环境中如果发生像素干扰则可能出现波纹。
如纤维网和CCD或某些输出设备（如LCD和打印机）。

C-mount适配器

C-mount适配器 用于将TV摄像机连接到纤维内窥镜和刚性管道镜上。
C-mount适配器规格
范围 C-配接适配器 放大倍率 亮度比
IF3 系列
IF7D3X3-26,32
IF7D3X3-26,32		 MC-04 0.8 1.6
MC-05 1 1
MC-09 1.6 0.39
IF4D4/4S4, IF5D4X1
IF6D4, IF8D4, IF11D4
IF4D5/4S5, IF6C5, IF6C5X1
IF8C5, IF11C5		 AI-10C 0.8 1.56
AI-11C 1 1
AI-12C 1.51 0.44
AI-3C 2 0.25
IF6PD4, IF2D4, IF2D5
刚性管道镜
微型管道镜
模型观测仪器		 AK2-5C 0.75 1.8

C-mountCCD 摄像机

连接CCD摄像机到纤维内窥镜或管道镜，其影像可以显示在视频监视器上并可录制保存，用于以后进一步的分析和归档。
此设备实现了多人同时观测影像，不但约了时间、减轻了疲劳还加快了问题的解决速度。

*本公司销售代表推荐的型号均有效。

控制器支架

MB-936/MB-937
可将手持式控制器固定于三脚架，便于长时间检测。
<范围>
MB-936：IF2D4, IF4D4/4S4, IF5D4X1, IF6D4, IF2D5, IF4D5/4S5, IF6C5, IF6C5X1, IV6C5-20・35
MB-937：IF8D4, IF11D4, IF8C5, IF11C5, IV12D4, IV20D4, IV6C5-75・110・160, IV8D5/8S5

光学适配器

使用观测仪器末端的光学适配器可以改变视场、观测方向和景深。
（用于IF5D4X1、IF6C5X1、IF8C5、IF11C5、IF8D4X2）
