特殊性能纤维内窥镜


工业纤维内窥镜,最初是为Pratt & Whitney PT6引擎研发的,后来渐渐被使用在许多小型发动机和管道工程中标准型号的纤维内窥镜无法支持一些目视检测I应用删除。奥林巴斯一直位于应用解决方案的最前沿,当出现标准型号仪器不能满足用户需求的情况时,奥林巴斯便尝试着将光学仪器应用于那些目视检测I应用删除。这种偶然性的尝试带来了能满足特殊需求的独特的仪器设计--具有特殊性能的纤维内窥镜。当然,这种有特殊性能的纤维内窥镜也被用于其他方面。下面描述的型号,连同它的用途,可以应对用户所需要进行的特殊检测。

IF5D4X1

直径为5.0 mm(0.19"),作业长度为1200 mm(47")。该仪器最初是为Pratt & Whitney PT6发动机开发出来的,现在已用于小发动机和细小直径管道系统的检测。它的特性是双向弯曲并可以互换光学末端适配器,可以正面观测或侧面观测,这两种观测功能是该仪器的标准功能。

-UV(紫外光)纤维内窥镜IF11C5-20UV

用于管道内窥镜和标准规格纤维内窥镜的玻璃纤维能削弱紫外光,因此被用来观测荧光影像,而不是传送紫外光照明。为了在一台仪器上传送紫外光照明并同时观测影像,就需要一台有特别性能的纤维内窥镜。
IF11C5-20UV纤维内窥镜利用一种内部通道(也可以不用),以及石英光纤束来有效地进行紫外光照明。11.3 mm(0.44")直径规格的仪器有两种长度:2.0 m或3.0 m(6.6' or 9.8')。其特别之处是内部通道可以用来引入着色并在该应用中处理必要的流体。

※ 请注意,UV纤维内窥镜是特殊产品项目,所以需要较长的交付时间。
奥林巴斯为该项纤维内窥镜提供了特大功率的紫外光光源,用于检测着色渗透。

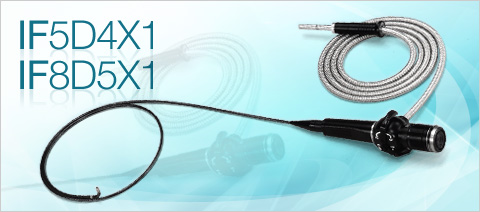

工业纤维内窥镜 IF5D4X1/ IF8D5X1 特性和功能
  IF5D4X1 IF8D5X1
外径 φ5.0mm φ8.4mm
有效长度 770mm
1,200mm IF5D4X1-14
2,280mm
3,000mm     IF8D5X1-30
顶端长度 13.1mm 21.1mm
视野范围 49° 40°
视野角度 直视 (使用光学适配器可转换成侧视) 直视
景深(固定焦距) 5 ~ 50 mm 30 mm~无穷远
照明系统 导光系统
弯曲部 弯曲角度范围 上-下 120° 上-下 120°, 右-左 100°
导光缆长度 2,000mm 1,000mm
工业纤维内窥镜 IF5D4X1-14/ IF8D5X-30 作业环境
  IF5D4X1-14 IF8D5X-30
作业温度 插入管 空气中 -10 ~ 80 ℃ -10 ~ 80 ℃
水下 - -
插入管以外部分的零部件 空气中 -10 ~ 50 ℃ -10 ~ 50 ℃
作业时大气压力 插入管 空气中/水下 1013hPa 1013hPa
插入管以外部分的零部件 空气中 1013hPa 1013hPa
防液体 (应对机油,轻油和5%盐溶液)
防水 插入管
防雨 控制部

数码照相机系统OM适配器

数码照相机系统OM适配器 AI-3M/4M
AK-1M/SM-R

这些适配器可让用户把奥林巴斯数字单反照相机*1,连接到工业纤维内窥镜或刚性管道内窥镜上。
可以向计算机传输影像,并使创建检测历史档案变得简便。

*1:将下表中的OM 适配器与数码单反相机连接时需选购OM 适配器MF-1,与微型单电相机连接时需选购OM 适配器MF-2。

AI-3M/4M AK-1M/SM-R 规格
  AI-3M/ AI-4M AK-1M/ SM-R
兼容范围* IF4D5/4S5 IF6PD4
IF5D4X1 IF2D5
IF6C5X1 IF8D4X2/X3
IF8DC5 K12/17/27, X09/12/17/25 微型管道内窥镜
IF11C5 系列5刚性管道内窥镜
照相机连接器 数码单反相机通过MF-1 连接
微型单电相机通过MF-2 连接

注:AI-4M的放大率是1.3x,大于AI-3M。
AK-1M的放大率是1.8x,大于SM-R。
* 在某些检测环境中如果发生像素干扰则可能出现波纹。
如纤维网和CCD或某些输出设备(如LCD和打印机)。

C-mount适配器

C-mount适配器 用于将TV摄像机连接到纤维内窥镜和刚性管道镜上。
C-mount适配器规格
范围 C-配接适配器 放大倍率 亮度比
IF3 系列
IF7D3X3-26,32
IF7D3X3-26,32
MC-04 0.8 1.6
MC-05 1 1
MC-09 1.6 0.39
IF4D4/4S4, IF5D4X1
IF6D4, IF8D4, IF11D4
IF4D5/4S5, IF6C5, IF6C5X1
IF8C5, IF11C5
AI-10C 0.8 1.56
AI-11C 1 1
AI-12C 1.51 0.44
AI-3C 2 0.25
IF6PD4, IF2D4, IF2D5
刚性管道镜
微型管道镜
模型观测仪器
AK2-5C 0.75 1.8

C-mountCCD 摄像机

连接CCD摄像机到纤维内窥镜或管道镜,其影像可以显示在视频监视器上并可录制保存,用于以后进一步的分析和归档。
此设备实现了多人同时观测影像,不但约了时间、减轻了疲劳还加快了问题的解决速度。

*本公司销售代表推荐的型号均有效。

控制器支架

MB-936/MB-937
可将手持式控制器固定于三脚架,便于长时间检测。
<范围>
MB-936IF2D4, IF4D4/4S4, IF5D4X1, IF6D4, IF2D5, IF4D5/4S5, IF6C5, IF6C5X1, IV6C5-20・35
MB-937IF8D4, IF11D4, IF8C5, IF11C5, IV12D4, IV20D4, IV6C5-75・110・160, IV8D5/8S5

光学适配器

使用观测仪器末端的光学适配器可以改变视场、观测方向和景深。
(用于IF5D4X1、IF6C5X1、IF8C5、IF11C5、IF8D4X2)
