倒置金相显微镜 GX53

快速分析较厚的大尺寸样品材料
专为钢铁、汽车、电子和其他制造行业设计的GX53显微镜能够提供传统显微镜观察方法难以获得的清晰图像。在配合奥林巴斯Stream图像分析软件使用情况下,该显微镜可让从观察到图像分析及报告的整个检测流程变得更加顺畅。

先进的分析工具
GX53显微镜的各种观察功能可获得清晰锐利的图像,让您能够对样品进行可靠的缺陷检测。奥林巴斯Stream图像分析软件的新型照明技术和图像采集方案可为您提供评估样品和记录研究结果的更多选择。

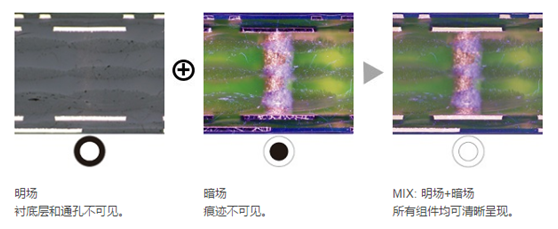

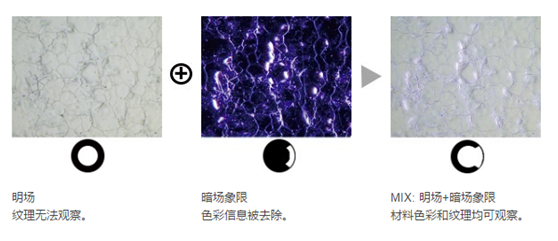

从不可见到可见:MIX技术
MIX技术将暗场与另一种观察方法(如明场或偏振)相结合,让您能够观察传统显微镜难以观察的样品。圆形LED照明器的定向暗场功能可在指定时间照射一个或多个象限,从而减少样品光晕,更好地观察表面纹理。
印刷电路板切片

不锈钢

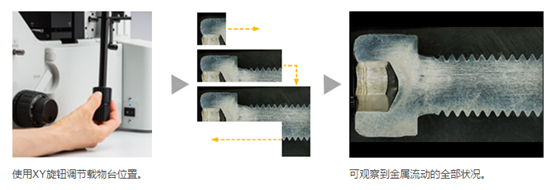

轻松生成全景图像: 即时MIA
通过多图像拼接(MIA)功能, 您转动手动载物台上的XY旋钮即可轻松完成图像拼接—电动载物台为选配。奥林巴斯Stream软件采用模式识别生成全景图像,特别适合用于检查渗碳和金属流动情况。
螺栓的金属流动

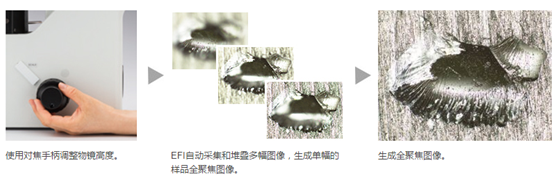

生成全聚焦图像EFI
奥林巴斯Stream软件的景深扩展(EFI) 功能可采集高度超出景深范围的样品图像。EFI可将这些图像堆叠在一起生成单幅的样品全聚焦图像。即便分析表面不平坦的切片样品时,EFI也能够创建全聚焦图像。
EFI配合手动或电动Z轴聚焦装置,可生成高度图像,对结构进行可视化观察。
树脂零件

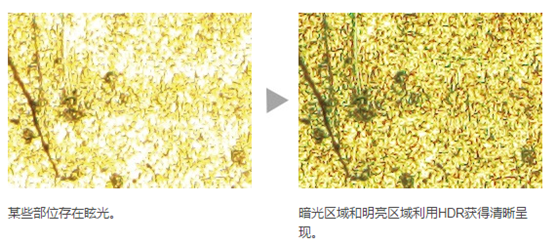

利用HDR同时采集明亮区域和暗光区域

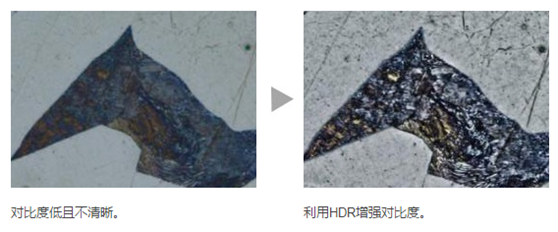

采用先进图像处理技术的高动态范围(HDR)可在图像内调整亮度差异,从而减少眩光。其也有助于增强低对比度图像的对比度。高动态范围(HDR)功能可用于观察电子组件的细微结构并识别金属晶界。
金板

铬扩散涂层

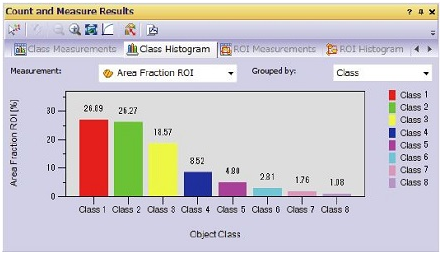

颗粒分析 – 计数和测量解决方案
计数和测量解决方案使用高级阈值法,能够可靠地分离目标(如颗粒和划痕)与背景。可使用超过50种不同的参数对样品进行测量或评级,包括形状、大小、位置和像素特性等。

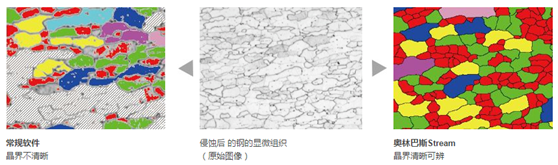

晶粒分类结果


显微组织中的晶粒尺寸
测量晶粒尺寸和分析铝、铁素体和奥氏体等钢的晶体结构以及其他金属的显微组织。
支持标准:ISO, GOST, ASTM, DIN, JIS,  GB/T
铁素体晶粒的显微组织


晶粒度截线法解决方案                                          第二相的晶粒度面积法解决方案

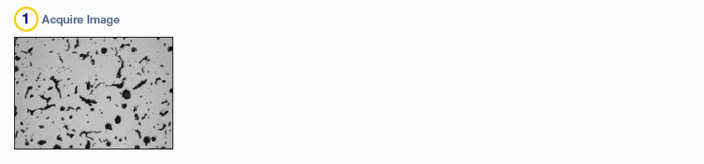

评估石墨球化率
评估铸铁样品(球墨/蠕墨)的石墨球化率及含量。对石墨节点的形态、分布和大小归类。
支持标准:ISO、NF、ASTM、KS、JIS、GB/T
显示球状石墨结构的延性铸铁

铸铁解决方案


高纯钢中非金属夹杂物含量的评定
对在最恶劣视场采集图像中的非金属夹杂物或手动发现的最恶劣夹杂物进行分类。
支持标准:ISO、EN、ASTM、DIN、JIS、GB/T、UNI
带有非金属夹杂物的钢

夹杂物最恶劣视场解决方案


您的样品图像与参考图像对比
可轻松比较实时或静态图像与自动缩放的参考图像。该解决方案包括符合各种标准的参考图像(也可单独购买更多的参考图像)。支持包括实时叠加显示和并排比较等多种模式。
支持标准:ISO、EN、ASTM、DIN、SEP
带有非金属夹杂物的钢                                      铁素体晶粒的显微组织

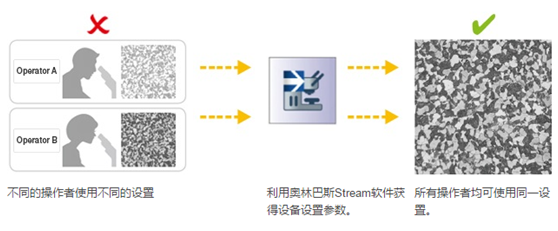

轻松恢复显微镜设置:编码硬件
编码功能将显微镜的硬件设置与奥林巴斯Stream图像分析软件整合在一起。可记录观察方法、照明强度和放大倍率并与相关图像一起存储。由于设置可轻松复制,不同的操作员经过基本培训即可完成相同质量的检测工作。

用户指导让高级分析变得更加简单
软件可逐步指导用户完成符合所选行业标准的检测流程。操作员只需按照屏幕上的指导操作即可完成高级分析。

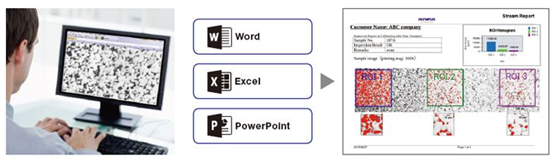

高效的报告创建
创建报告所用的时间常常比采集图像和测量还长。奥林巴斯Stream软件提供的直观报告创建功能能够根据预先设定的模板多次创建复杂报告。

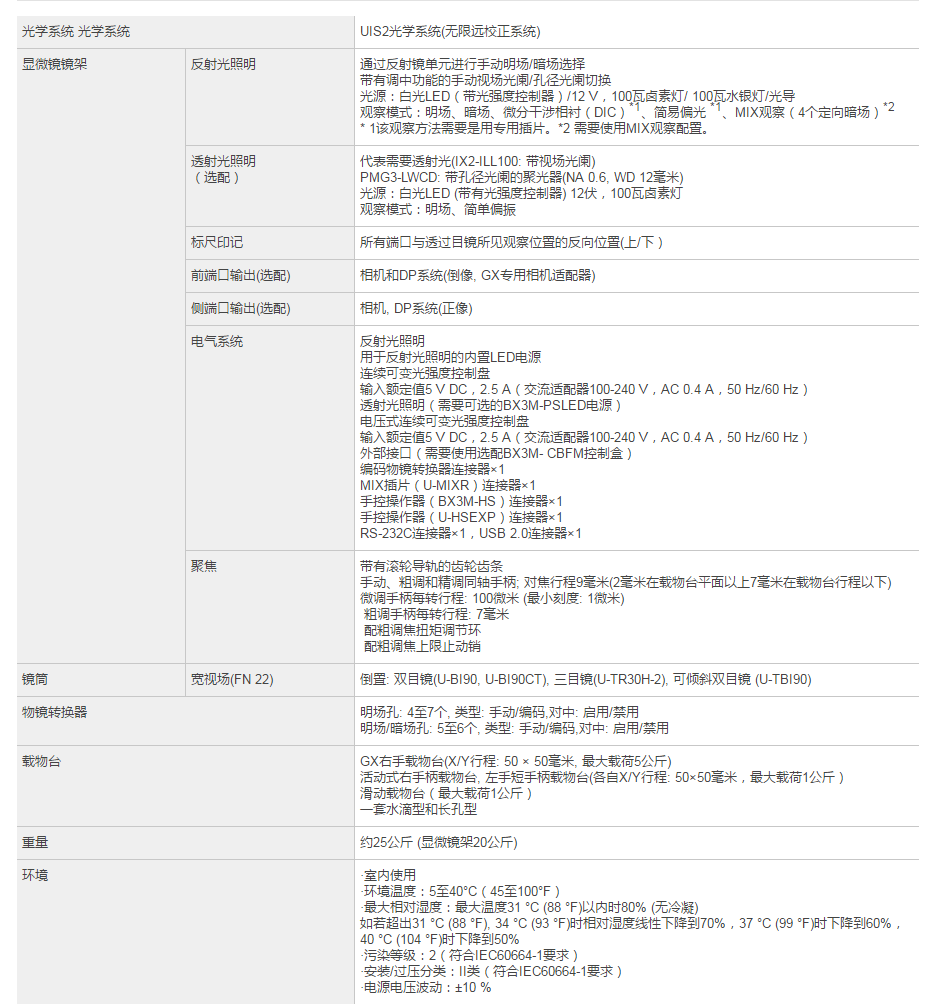

GX53规格
