DSX510i是搭载了13倍光学变焦的新一代电动倒置金相显微镜。超越以往显微镜的简单操作性和凌驾数码显微镜的可靠性来给任何人都可简单获得最佳检测结果。

舒适的操作性能，传统显微镜无法比拟。
DSX系列并非操作显微镜本身， 而是通过直观、易懂的GUI 画面菜单进行操作。可根据用户熟练程度选择操作模式， 并通过触摸屏、鼠标、操纵杆等的全新操作方式， 实现了舒适的操作性能。无论是具备显微镜方面的知识和技能的操作人员， 还是对显微镜不熟悉的操作人员， 都能直观的完成操作。

用于不同熟练度和用途的3个操作模式
在DSX系列上，根据用户的熟练程度，优化设计了2个GUI的操作模式："标准模式"和"初级模式"。同时，还配置了可以自定义标准模式，专门用于常规工作的"操作员模式"。此外，根据启动应用程序时输入的ID和密码，可以调出各用户设置的观察、分析和测量条件等环境，显示该用户的常用画面。
初级模式
只要按照画面的提示步骤操作，就能得到zui佳输出的模式。


标准模式
为了使显微镜的熟练操作人员能够直观完成操作，按照工作流程配置了必要按钮等的模式。运用电动控制提高了操作速度。

操作员模式
自定义标准模式用于常规工作的模式。可以提高重复性工作的效率。

改变显微镜操作概念的用户界面
在DSX510i系列上，不需要为观察和测量进行复杂的设置和调节。电动载物台、焦点、焦距、照明等的调节、各种观察法的切换等，都可以通过触屏、鼠标、操控杆控制。可以直接触摸实时影像，进行平移和缩放操作，直观而轻松获取所需的目标影像。此外，还配置了根据不同样品自动调节焦点和照明的"自动对焦／自动增益"功能。

操作直观而舒适的软件界面

" 宏观地图" ， 不再遗漏观察位置
无论是提高放大倍率缩小视场范围，还是改变观察方法进行暗视场观察，都不再会遗漏观察位置。观察过程中的位置始终以明视场影像显示在"宏观地图"上，正在观察的部分一目了然。也可以将"全景功能"拼接的影像显示在"宏观地图"上。

"光学变焦" ，仅需一个镜头即可实现最佳尺寸的观察
细腻的倍率调节可以随心所欲、毫无压力的完成。采用无缝放大和缩小，改变倍率时不会发生视场遗漏而错过观察位置。DSX510i系列以13倍光学变焦搭配zui高30倍数码变焦，实现了高倍观察。仅需一个物镜几乎就可以覆盖传统金相显微镜的倍率范围。

实现无缝倍率转换

高速导出最佳影像。

DSX系列只需从GUI 画面显示的菜单中选择项目， 即可执行所需功能。只需按下一个按钮， 就可以完成观察法切换及图像处理。可以从适于样品条件的自动拍摄的多个图像中， 选择出所需的图像。以简洁的操作步骤， 进行快速而适当的观察。
" 多图预览功能" 让显微镜提供最佳结果
DSX系列显微镜，在显微镜操作上新增了"选择"功能。伤痕、凹凸、异物等，选择需要观察的项目后，会在DSX510i的"多图预览画面"上一览显示通过各zui佳观察方法拍到的影像，只要从中选择所需的一幅就可以了。所以，即使是显微镜的初级操作人员也可以获得与资深操作人员相同条件的结果。可以自定义"多图预览画面"，事先登记好每个样品的观察条件，谁都可以随时使用相同条件完成观察，从而缩小了偏差并减少了间歇时间。

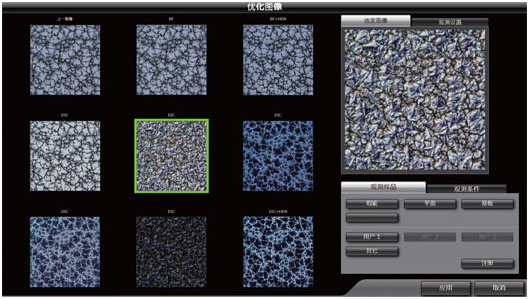

               可以在"多图预览画面"的一览显示中，选择符合观察目的的影像

"HDR" 打造超越目视观察的"清晰影像"
如果仅以加强灯光来处理"暗处泛黑（黑斑）"问题，反而会引起"亮处泛白（飞白）"的新问题。DSX系列的"HDR"（高动态范围）功能，利用变换曝光拍摄的多张图片进行合成，解决了该课题。不但表面微细凹凸得到强调，同时还能消除光晕，获得真实反映样品表面的影像，因而轻松捕捉到以前难以分辨的缺陷。

无论是暗视场影像还是DIC影像，"HDR"都可以一键完成清晰观察。

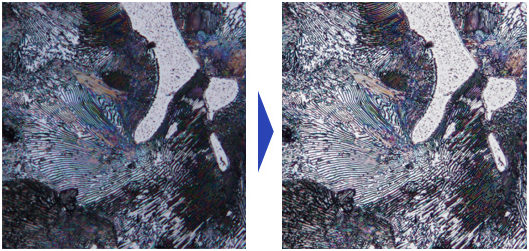

利用"WiDER" 实时观察具有亮度差的样品
"WiDER"可以解决实时影像中"黑斑"与"飞白"问题。通过大幅扩展动态范围的独有的逻辑运算，只需一键单击，就可以消除样品表面亮度差，同时消除光晕，实现了以往难以实现的对明亮部分及黑暗部分的同步观察。DSX510i系列采用了全新的智能图像处理技术，不降低帧速率，是实时观察的zui佳选择。

单击切换 "多种观察法"
为了能够提供适合观察目的的zui佳观察法，DSX510i上配置了工业检查中所必需的所有主要观察法，不需要传统显微镜上的复杂设置和调节。单击一下就可以切换观察法，所以显微镜的初级操作人员也能够快速得到所需的影像。


                         单击切换观察法

可通过简单的操作运用各种观察法，能快速获取所需的高分辨率影像。
DSX510i系列支持倒置金相显微镜中不可或缺的主要观察法，并在此基础上搭载了MIX（BF+DF），首次在DSX510i系列中实现了轻松检测细微瑕疵、缺陷的功能。先进的光学系统为用户提供作为检查、测量的根本的高质量影像。除此以外，使用"多图预览"功能，可以在观察各种观察法拍摄的影像一览的同时选择zui佳图像，让观察法的选择也变得简单。
 明视场
明视场观察。光学显微镜中较普通的观察法。

暗视场
暗视场观察。斜向照射光线，强调伤痕等。缺陷检查能力优秀的观察法。

微分干涉
微分干涉观察。适用于凹凸不平的检查对象。

偏振光
简易偏振光观察。是利用了金属结晶等的偏振光特性的观察法。

MIX
同时进行明视场观察（BF）和暗视场观察（DF）。是综合了明视场的易观察性和暗视场的检测能力的观察法。



简单操作，将以往未能观察的部分可视化。
DSX系列无需深度知识及专门技术， 即可观察所需。采用奥林巴斯独有的zui新数字技术， 过去看不到及难以观察到的部份得以清晰可视化。当然， 也无需复杂的操作。只需按下菜单按钮， 即可得到所需的zui佳影像。

"全景摄影" 把拍摄范围扩大到" 视场外"
"全景摄影"功能去除了观察中的"视场外"界限。在画面上移动观察位置，电动载物台会随之移动，并同时自动完成拼接。此外，一般的显微镜为了追求高分辨率，在提高倍率的同时不得不缩小视场范围。而DSX510i中的"全景摄影"功能可以同时实现高分辨率和大视场，并把观察视场扩大许多倍。

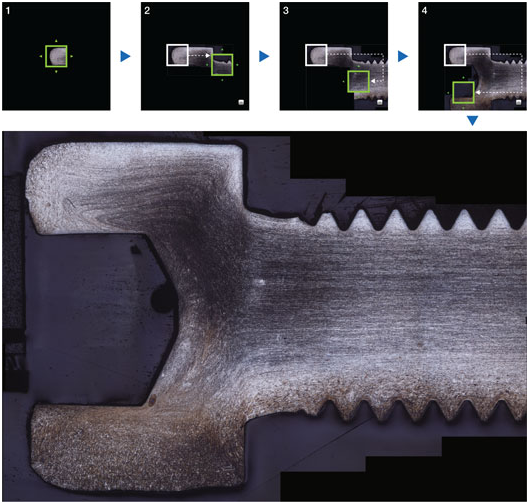

通过手指及鼠标等直观操作，轻松完成拼接效果的"全景摄影"功能（螺栓断面）

"自动获取" 功能， 提高常规工作的效率
在装配了电动载物台的DSX510i系列上，设置好图像的朝向（上下左右、倾斜等）、显示位置、显示方法后，可以连续移动载物台自动开始获取相关数据。在对同一样品执行多次摄影和测量时，可以大幅度缩短拍摄时间。

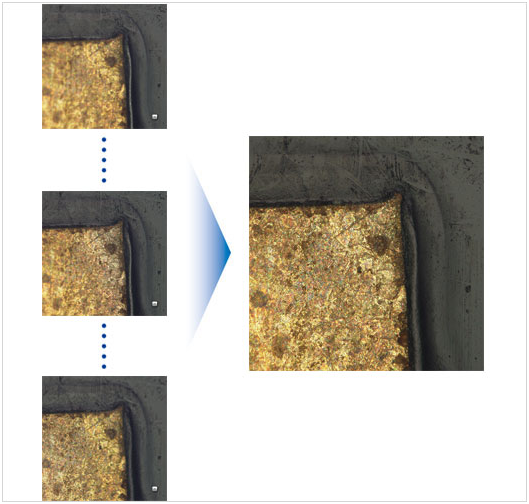

"景深扩展功能" ， 有凹凸的表面上也能够全面对焦
即使是仔细研磨的样品，但由于材料不同，在邻接部分也可能产生高低差。使用传统显微镜以高倍率观察这些高低差时，没有对焦的面的影像会变得模糊。而DSX系列在高度方向上移动焦点的同时获取影像，能够生成全面对焦的影像。

　　　　　　　　　　　　全面对焦的影像清晰呈现研磨面上的高低差


"彩色高亮显示功能" ， 强调目标内容
DSX系列搭载了"彩色高亮显示功能"，可以彩色显示样品的观察所需部分，其他部分则以单色显示。能够拍摄更加明确的观察对象，生成报告时的可以使用更加轮廓鲜明的图像。同时，还可以预先登记需要检测的缺陷及杂质，提高检查效率。

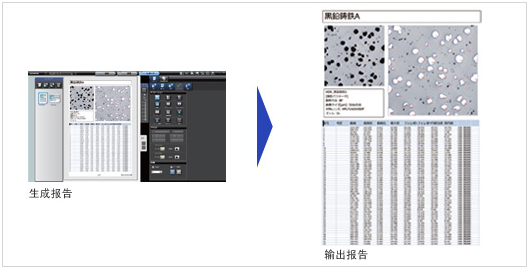

利用" 报告功能" ， 迅速生成报告
使用DSX系列，可以在一个应用程序上执行从观察到测量、报告生成的一系列操作。因此，只需在观察、测量完成后，单击一下按钮即可生成报告。提前制作模板，即可简单、快速生成繁琐的报告。报告书可以输出为RTF格式、PDF格式。


能够观察到一般数码显微镜上无法看到的"影像" 。
DSX系列的高度可靠性， 源自于ling先的光学产品制造商奥林巴斯的DNA。像差少、分辨率出色的镜头及高度光学组装技术， 实现了清晰、低失真兼具优越色彩重现性的高质量影像。而为了提高画质， 对CCD及显卡也进行了zui佳调整。极为忠实的再现实际样品， 实现了不同次元的" 可视性" 。
奥林巴斯独有的"高质量光学系统"实现了不同次元的" 影像"
奥林巴斯在DSX系列产品的设计和制造中，不遗余力的投入了自己作为光学产品制造商长年积累的优秀技术和经验。使至今为止数码显微镜无法实现的照明均匀、没有光斑、鲜明、高质量的影像观察成为现实。DSX510i向您提供只有继承了"奥林巴斯DNA"的光学系统才能拍出的不同次元的"影像"。

             凝聚了奥林巴斯DNA的光学系统
"专用物镜" ， 以新规格实现高分辨率观察
DSX500i系列上使用的全新设计的新规格专用物镜（10倍、40倍），同时实现了可以观察大视场的低倍率和获得高分辨率的高NA。因此，适用于更大范围的高效观察和检查。此外，DSX510i系列还可以使用传统的UIS2物镜。

                 DSX500系列新规格专用物镜
 1800万像素的"高性能、高灵敏度CCD，再现最高质量影像
为真实再现高质量光学系统所获取的信息，采用了色彩再现性能优越的高性能、高灵敏度CCD模式作为处理引擎。同时搭载了实现高分辨率的像素转换功能、尖端数字影像处理功能--"细节处理"，实时显示每一部分都清晰鲜活的影像。
**4800×3600像素，3CCD模式换算下相当于其3倍

高性能、高灵敏度CCD模式
"LED光源" 同时实现准确观察与节能
确保正确观察的同时，作为节能与低运转成本兼容的新一代显微镜，采用了即使改变光量色温也不变化的LED光源。使用寿命长，可节约维护开销。

超越数码显微镜的高度测量可靠性。
DSX510i 系列的远心光学系统及低重心机架等设计， 随处可见奥林巴斯对测量精度的坚持， 实现了远远超越数码显微镜的高度测量可靠性。而且， 保证了测量值的真值近似率（正确性） 及多次测量值的偏差率（重复性） ，帮助客户进行正确测量。
双重保证测量精度
DSX510i系列确保了2个测量精度指标--XY方向倍率的"正确性"和多次测量偏差较小的"重复性"。从物镜产品开始，根据可追塑性进行精度保证，因此可以发行校准证书及溯源系统图等证件。
PP需要本公司服务人员进行校准作业。

                    DSX500i系列溯源系统图

设置自动校准功能去除偏差
谁都可以在简单的操作中完成作为测量精度根本的校准设置工作。避免了不同用户带来的偏差，提高了测量结果的可靠性。此外， 还可以在校准报告中， 确认谁在何时设置了校准。
需要使用专用的校准样品。


多种2D测量功能
标准功能有2点间距离、折线、垂线、2圆的中心距离、圆的面积、手绘功能等。

作为选购软件，有粒子分析、卡尺测量。

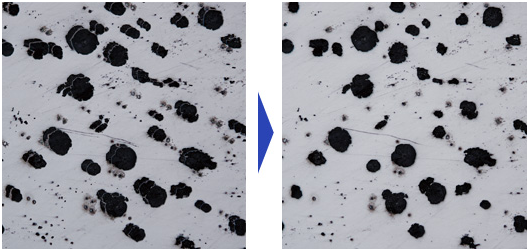

"振动修正功能" ， 带来稳定的观察、测量环境
搭载"振动修正功能"，可对来自外部环境的振动影响进行修正。即使在进行高倍率观察时，也能得到毫不模糊的清晰影像。

             没有修正　　　　　　　　　　　　　　　　                    有修正

与OLYMPUS Stream并用，能够对应高精度分析
晶粒度分析、铸铁分析、非金属夹杂物分析、图表比较等金属组织评价分析等，可以在图像分析软件OLYMPUS Stream上完成。可以在OLYMPUS Stream上读取DSX510i的数据文件，获取校准数据等的所有基本信息，能从多方面（从读取影像到测量、分析、生成报告）灵活对应工作流程。
想了解更多OLYMPUS Stream相关内容 >

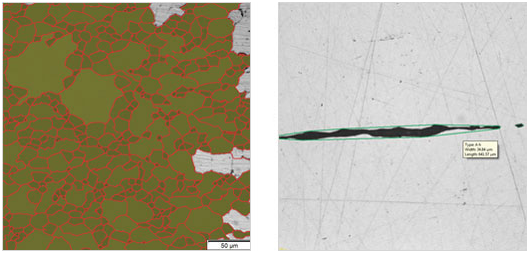

                                 铸铁分析　　　　　　　　　　　　　　　　晶粒度评级（截线法）　　　　　　　　　　　　　　　　　

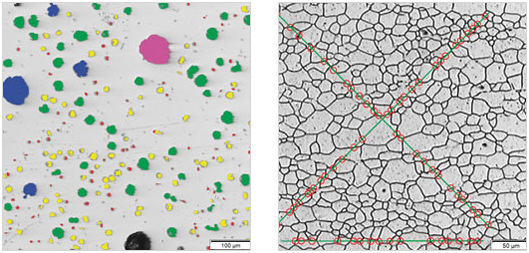

                晶粒度评级（面积法）　　　　　　　　　　　　　  非金属夹杂物分析
