BondMaster 600

BondMaster 600多模式粘接检测仪

简单直观的操作,品质高超的性能


BondMaster 600这款性能强大的检测仪将多模式粘接检测软件与超高级数字电子设备结合在一起,可为用户提供十分清晰稳定的高质量信号。无论是检测蜂窝结构复合材料,还是金属叠层材料的粘接情况,抑或是层压复合材料,用户都可以使用BondMaster 600进行十分简单的操作,这不仅得益于检测仪所配备的快捷访问键和简化的界面,仪器为常见的应用所提供的预先设置也方便了用户的操作过程。BondMaster 600的用户界面得到了改进,其工作流程得到了简化,从而使各种水平的用户都可以对检测结果进行文件归档和制作报告的操作。
BondMaster 600手持式粘接检测仪配有一个5.7英寸的VGA显示屏,在转换为全屏模式时,其增强的分辨率和亮度使得屏幕上的显示更为明亮清晰。无论用户目前使用的是何种显示模式或检测方式,只要简单地点击一下全屏模式转换键,就可启动全屏模式。BondMaster 600粘接检测仪配置有各种标准检测方式,其中包含一发一收射频、一发一收脉冲、一发一收扫频、谐振,以及获得了明显改进的机械阻抗分析(MIA)方式。

小巧便携、重量很轻、符合人体工程学要求


BondMaster 600的符合人体工程学的设计可以使用户对难以接触到的检测区域进行方便的检测。对于在十分狭小的空间进行的检测,使用厂家安装的手腕带,用户不仅可以在操作过程中感受到很大的舒适性,而且始终可以操控重要的功能。

已经实地验证

BondMaster 600仪器的外壳基于已经实地验证、坚固耐用的机身设计。众所周知,具有这种机身结构的仪器可以在环境十分恶劣、要求很严苛的检测条件下正常工作。BondMaster 600仪器的电池可以长时供电,其外壳具有密封性、防水性,仪器的边角上装有防摩强度很高的保护套,后面板上装有一个双功能支架/吊架,因此可以说这款仪器是一个可完成挑战性检测应用的十分有价值的工具。
主要特性
  • 设计符合IP66要求。
  • 长时电池操作时间(长达9小时)。
  • 与现有的BondMaster探头(PowerLink)和其它制造商的探头相兼容。
  • 5.7英寸明亮的彩色VGA显示屏。
  • 所有显示模式下的全屏选项。
  • 带有专项应用的预先设置的直观界面。
  • 使用显示模式(RUN)键,可以即刻切换显示模式。
  • 新添扫查(SCAN)视图功能(剖面图)。
  • 新添频谱(SPECTRUM)视图,带有新的频率跟踪功能。
  • 快捷访问键的增益调整功能。
  • 所有设置配置页。
  • 最多有两个实时读数。
  • 存储容量高达500个文件(程序和数据)。
  • 机载文件预览。

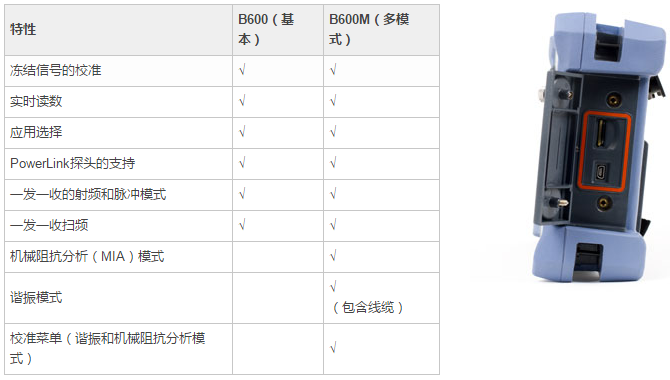

仪器备有两种型号,兼具灵活性和兼容性




简化的界面、鲜亮的显示

即刻完成应用配置,直接访问所有设置

BondMaster 600的一个最主要优点是其前所未有的操作便利性。BondMaster 600仪器将其它Olympus产品的创新型功能与多个新的功能结合在一起,开发出简洁合理、方便用户的界面,这些新的功能包含应用选项(预先设置)菜单、所有设置直接修改屏幕,以及在冻结模式下校准信号的能力。

BondMaster 600用户界面的所有优势特点可通过15种之多的语言表现出来。

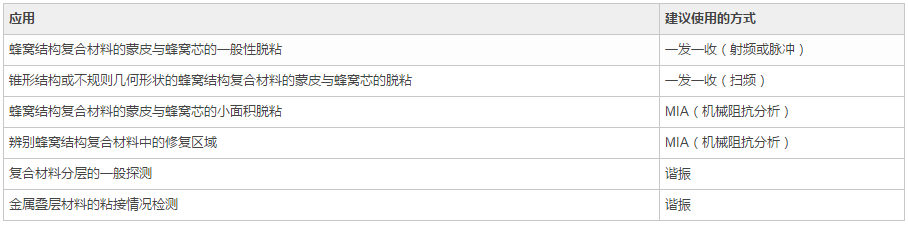

应用选择菜单可为用户提供即需即用的设置。

所有设置屏幕显示所有参数,用户在此可以进行快速编辑。


真正的全屏显示和快捷访问方式

BondMaster 600仪器配有一套完备的快捷访问键,可使用户对常用的参数进行即时调整,如:增益、全屏模式、显示模式(RUN)等等。可使用8种鲜亮清晰的彩色荧屏设置显示信号,在室内和室外光线条件下加强了屏幕的可视性,从而有助于降低操作人员的眼部疲劳。





包含检测分析、文件归档和报告制作的完整解决方案

简化的工作流程,方便了各种水平的用户

BondMaster 600仪器在跟踪检测结果方面,为用户提供了一套极为简捷、直观的操作程序。为了从始至终方便用户的检测过程,仪器中添加了某些内置功能,如:高容量存储性能(达500个数据和程序文件),以及一个机载文件预览功能。

一个典型的工作流程包含以下几个简单的步骤:在检测过程中保存获得的结果,将保存的文件下载到新的BondMaster PC查看软件,使用新的“以PDF格式导出所有文件”功能立即生成一个完整的检测报告,最后如果需要,对报告进行归档。


1.检测


在检测过程中,随时按“保存”键,记录下观察到的信号。

2.下载


通过USB接口,快速将结果下载到BondMaster PC软件中。

3.报告


只需按下一个键,即可生成完整的报告,并根据需要归档结果。



信号质量无与伦比

增强了对蜂窝结构复合材料的检测能力

在粘接检测中,一发一收探头会生成柔性平板波和压缩波,当信号穿过被测工件时,通过比较探头发射器和接收器之间的波幅变化,探测到近侧和远侧的脱粘缺陷。BondMaster 600提供3种一发一收模式选项:射频(固定频率波形)、脉冲(带有包络滤波器的传统视图),或扫频(使用可选频率范围内的不同频率进行扫查)。
BondMaster 600的一发一收菜单经过优化后,可使用户快速访问在校准和检测过程中最常调整的参数。实时读数可即刻提供信号波幅或相位的信息,可使用户对缺陷进行更容易的解读。新添自动闸门模式可以基于射频信号或脉冲信号,自动探测到最佳“闸门”位置,从而可减少操作人员的错误,并获得更多的结果。



脉冲显示分屏中的一发一收模式信号。X-Y视图(右侧)显示了近侧和远侧脱粘的记录(不同的相位)。

频谱视图,带有频率跟踪功能

OEM友好:新的用于工艺开发的频率跟踪工具
BondMaster 600的一发一收扫频模式不仅改进了信号的质量,而且还新添了一种“频谱”表现形式。这种新的视图显示了信号相对于频率范围的实时波幅和相位。两个新的频率标记(被称为频率跟踪)可使用户观察到两个特定频率的信号情况,因此有助于用户为某个特定的应用选择最佳探测参数。这个新添的功能是开发工艺或创建新应用的一个非常理想的工具。

满足用户需要的谐振模式预先设置

轻松完成金属叠层粘接和层压复合材料的检测

谐振模式测量探头内部发散波/驻波的相位和波幅的变化。谐振探头是一种窄带宽、接触式探头,探头晶片阻抗的变化显示在BondMaster 600的X-Y视图中。
谐振模式是探测分层缺陷的一种非常简单、可靠的方法。通常,通过信号相位的旋转情况,可以估算分层缺陷的深度。BondMaster 600谐振模式的操作极为简便,这在很大程度上是由于仪器中已经配置了为层压复合材料和金属叠层材料的脱粘应用而设计的厂家预先设置。

优化的用户界面,简化的校准程序

BondMaster 600谐振模式的校准过程已经被简化为少许几个步骤。首先,通过一步校准菜单选择探头的最佳操作频率,然后再使用BondMaster 600简洁合理的界面和通过冻结信号进行校准的能力,迅速、轻松地完成最后的校准。
校准完成后,用户可以在检测过程中,通过BondMaster 600改进的参考信号和参考点系统,方便地跟踪图像中的关键信号。此外,参考点系统的使用非常灵活方便,用户可以对校准进行微调,而无需对点进行重新记录。

谐振模式,配置有“通过不通过”判定标准。

校准菜单自动选择最佳工作频率。

BondMaster 600改进的参考点系统。


见证机械阻抗分析(MIA)模式的强大性能和精确程度

探测蜂窝结构复合材料中的小面积脱粘

粘接检测机械阻抗分析(MIA)方式可以测量材料的机械阻抗,即材料的刚度。MIA探头发射出一种固定的、带有声响的频率。材料刚度的变化表现为BondMaster 600的X-Y视图中的信号波幅和相位的变化。
机械阻抗分析模式所使用的小尖端探头,与BondMaster 600的高性能电子设备结合在一起使用,使得探测蜂窝结构复合材料中的极小面积脱粘的操作,较其它检测方式,更为简便。此外,BondMaster 600扩大了机械阻抗分析的频率范围(2 kHz到50 kHz),从而可极大限度地获得更多的结果,即使针对远侧的脱粘缺陷也是如此。
BondMaster 600带有一个简单的机械阻抗分析校准向导,可以在探测蜂窝结构复合材料的较小缺陷和其它难以发现的缺陷时,引导用户选择最佳频率。


机械阻抗分析模式,带有新的“扫查”视图和实时读数。

辨别蜂窝结构复合材料中的修复区域(铸封区域)

辨别飞机的方向舵或机身上的修复过的区域可被看作一项具有挑战性的难题,特别是在修复区域被涂上漆层之后。通过某些检测方式进行检测,如:热红外成像,修复区域可能会发出错误的指示。但是,使用机械阻抗分析(MIA)模式进行检测,可以解决这个问题。由于修复区域一般来说都更为坚硬,因此无论与好的区域相比,还是与脱粘区域相比,修复区域表现出的机械阻抗都会有很大差异。
BondMaster 600仪器经过改进的机械阻抗分析(MIA)模式可使用户通过对X-Y视图中的机械阻抗分析信号的相位进行简单的分析,即可轻松辨别出修复区域。

机械阻抗分析模式,辨别出与脱粘情况(表面信号)相反的修复区域(底面信号)。
