Olympus开发了用于腐蚀检测的半自动相控阵解决方案，不仅为腐蚀检测市场引进了一项新技术，而且为广大用户呈现了一个充满希望的前景。这项技术使用户告别了使用小型UT探头所进行的既不安全、也不可靠的机动光栅扫查；使用相控阵探头可覆盖更大的表面，可以手动方式使相控阵探头以安全的速度移动。这项解决方案不仅提高了检测效率，而且可采集到分辨率更高的数据。
HydroFORM和RexoFORM的设计目的是为探测出由于腐蚀、磨蚀、侵蚀而造成的壁厚减薄情况提供最佳检测方案。此外，我们的检测方案还可探测出壁内的损伤，如：氢致起泡或制造过程中产生的分层，而且可轻易将这些异常现象与壁厚减薄区别开来。
两种扫查器都带有独特的快速调节装置，可使楔块/探头组合件与任何外径大于101毫米（4英寸）的曲面紧密接合在一起HydroFORM



用于为粗糙、不平的表面进行高性能的腐蚀成像

• 可极为方便地进行相对于表面回波的闸门同步，用于外壁和内壁的腐蚀监测。
• 去除了楔块反射。
• 优化了耦合条件。
• 优质的近表面分辨率。

HydroFORM的开发基于精妙的水柱概念，无需使用楔块，即可具有相控阵水浸箱检测的优点。这个概念是利用少量平缓的水流及消耗性的衬垫，使探头与检测表面达到紧密结合的状态，并得到极佳的耦合条件，即使检测表面极为粗糙。

利用OmniScan软件提供的闸门与界面回波同步的功能，HydroFORM可提供优化的近表面分辨率、精确的测量数据，以及在缺陷定性方面优于常规超声的巨大优势。

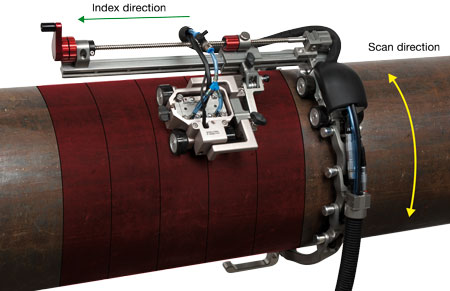

在管件上使用HydroFORM和CHAIN（链式）扫查器时的XY轴成像原理。

RexoFORM



用于光滑的表面及难于接触区域的快速方便的腐蚀成像

• 更小、更轻，是检测难于接触区域的完美解决方案（有时操作人员需使用绳索到达检测区域）。
• 极佳的表面覆盖。
• 操作时无需持续的水流供应。
• 价格便宜，可作为HydroFORM的补充产品。

RexoFORM是一款用于相控阵0º声束和斜射声束检测的创新型楔块，带有Rexolite延迟块。RexoFORM的设计独特，可用于各种不同直径的管件检测，且无需多个曲面楔块。RexoFORM还与A12和A14标准探头相兼容，因此无愧为一种经济有效的解决方案。

RexoFORM是针对HydroFORM的一款完美的补充产品。事实上，这款楔块简单、小巧、易于使用，在没有持续供应的水流，和/或检测难于接触的区域时，用户照样可以对这款楔块运用自如。RexoFORM还与Olympus扫查器相兼容，如：Mini-Wheel（袖珍轮）、VersaMOUSE（通用鼠）、CHAIN（链式）及GLIDER（滑动式）扫查器，这里只举出几个示例。

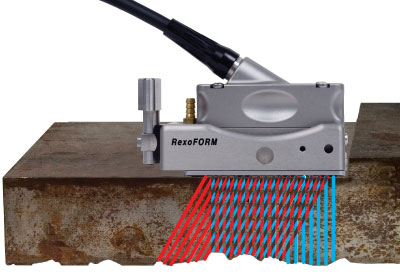

使用RexoFORM和A14探头可生成多种声束的示例。

OmniScan MXU采集软件

OmniScan MXU软件显示腐蚀情况的A扫描、S扫描及C扫描视图。

用于腐蚀成像应用的OmniScan软件带有种类齐全的工具及各种显示视图：

• 用于方便、快速地进行设置和校准的向导。
• 检测过程中对最小厚度值的监控。
• 完整的高分辨率A扫描的存储。
• 单独数据点、所选区域或整个扫查的厚度值和位置值。
• A扫描与界面回波同步。
• 两个闸门的波幅和位置C扫描性能。
• 在线生成报告，及直接从仪器中打印报告的功能。
• 300 MB的文件存储容量。

TomoView分析软件

TomoView软件显示腐蚀情况的A扫描、S扫描及C扫描视图。

基于计算机的数据分析软件，提供各种腐蚀评价性能：

• A扫描和厚度读数可被导出到第三方软件。
• 离线A扫描重新同步。
• 文件中带有日期信息。
• 高级报告能力。

手动编码

RexoFORM和袖珍轮式编码器，用于检测难于接触的区域。

RexoFORM和VersaMOUSE，用于单线编码扫查，或使用内置步进按钮进行2维成像操作。

HydroFORM与其内置袖珍轮式编码器，用于单线编码扫查，或利用所选购的步进器点击器进行2维成像操作。

半自动

RexoFORM和GLIDER，用于为大而平滑的容器以及平面，进行XY轴的成像操作。

RexoFORM和CHAIN扫查器，用于平滑管件的XY轴的成像操作。

HydroFORM和CHAIN扫查器，用于管件的XY轴的成像操作。

技术规格比较
