  • 晶圆搬送机  AL120
晶圆搬送机 AL120

适应范围广、搭配灵活 对应多种尺寸组合 我们推出了200 mm专用型、200 mm/150 mm兼用型和150 mm型(对应小于150 mm的晶圆)的3种型号。除此以外,您还可以根据检查模式,选用微观检查专用型号L型或微观宏观检查兼用型号LMB型。 晶圆尺寸厚度对应表 薄片检查

产品简介

适应范围广、搭配灵活



对应多种尺寸组合

我们推出了200 mm专用型、200 mm/150 mm兼用型和150 mm型(对应小于150 mm的晶圆)的3种型号。除此以外,您还可以根据检查模式,选用微观检查专用型号"L型"或微观•宏观检查兼用型号"LMB型"。

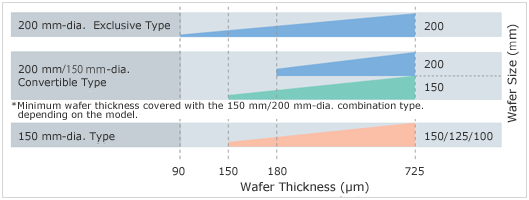

晶圆尺寸•厚度对应表


薄片检查

对应薄片制造厂家的需求,AL120-LMB-90搭载的新型搬送手臂的设计可以搬运整盒25枚90 μm的极薄晶圆。


高度实用性



进一步优化的宏观检查


背面宏观360゜旋转
·         宏观检查手臂可以360゜旋转,更为容易发现伤痕和微尘。
·         利用360゜旋转功能,完全可以目视检查整个晶圆(包括边缘)。此外,在表面宏观检查中,使用操纵杆可随意将晶圆最大倾斜30゜进行观察。


操作便捷

  • 为了满足各种常规检查的要求,AL120可以登记多达10个检查程序。使用这一功能可以记录特定的卡盒、晶圆和传输速度。快速菜单选择按钮则可以让操作员立刻切换不同程序。
  • 晶圆搬送机的菜单设置和设置参数都会在新型的LCD显示器上显示。 使用RECALL按钮可以显示检查时登记的有缺陷的对应SLOT,便于操作者再次确认。
  • AL120使用非接触光学定位、查找和对齐缺口/平面,可以减少晶圆和设备之间的接触,提高晶圆的清洁度。


高度可靠性



优先考虑晶圆和操作者的安全

  • 为了能够安全的安装晶圆,采用了在装置正面放置片盒的设计。
  • 在安全性和人机工学上通过了SEMI S2/S8检测,同时,在环境保护方面遵守了RoHS指令。


坚固、耐用的显微镜底座

AL120搭载奥林巴斯MX专业晶圆检查显微镜系列,通过各种观测方法,包括:明视场、暗视场、微分干涉(DIC)、近IR(近红外线)和DUV(深紫外线),实现了卓越的图像分辨率和清晰度。电动物镜转换器和孔径光阑相互锁定,可以优化各物镜的照明和对比度。如果特别订制,AL120还可以应用到其他型号的显微镜上。


人机工程学设计的载物台

  • 手动快速释放真空载物台可以提高操作员的舒适度和工作效率,标准功能为XY轴控制和晶圆旋转功能。
  • 可通过操纵杆或预编程的程序控制电动载物台,进一步将检查过程自动化。只需一键便可驱动载物台返回或离开load/unload位置及原点位置。

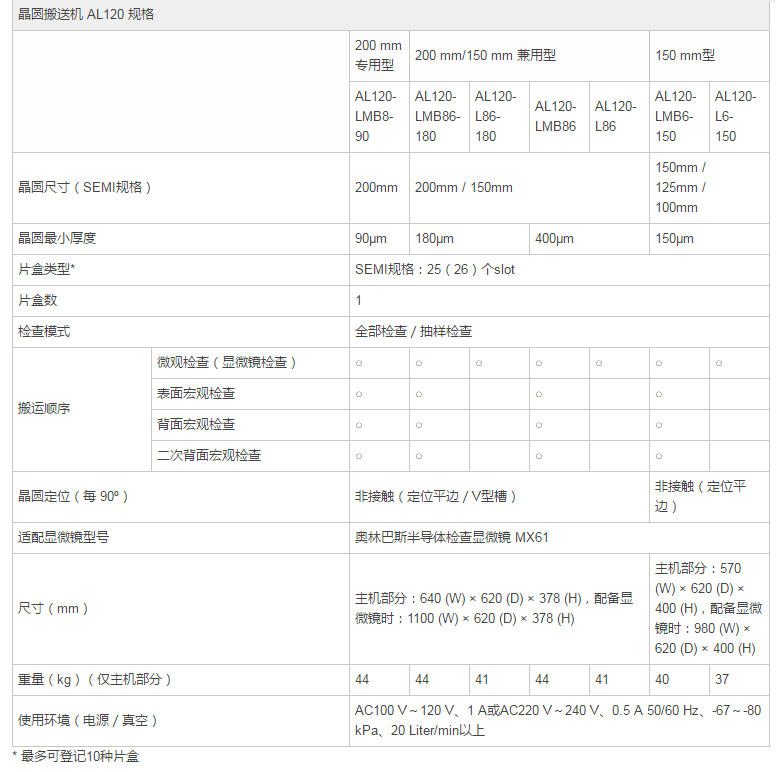

AL120规格
