  • 测量显微镜 STM7
测量显微镜 STM7

STM7显微镜具有优良的多用途性,能够以亚微米精度实现对零部件和电气组件的高性能三轴测量。无论待测样品是大的还是小的,测量内容是简单的还是复杂的,测量人员是新手还是专家,奥林巴斯STM7系列就是能满足您需求、为您量身打造的测量显微镜产品。 STM7 通过

产品简介
STM7显微镜具有优良的多用途性,能够以亚微米精度实现对零部件和电气组件的高性能三轴测量。无论待测样品是大的还是小的,测量内容是简单的还是复杂的,测量人员是新手还是专家,奥林巴斯STM7系列就是能满足您需求、为您量身打造的测量显微镜产品。


STM7 通过整合光学显微镜和先进的测量能力实现精确测量




多年的显微镜开发经验成就了优异的观察性能

STM7系列采用了当前最先进光学显微镜中所使用的UIS2无限远校正光学系统。因此,观察到的图像具有高分辨率和高对比度,此外,像差也被完全消除,以确保实现对微小细节的高精度测量。


明场图像

暗场图像

微分干涉图像

偏光图像

花岗岩精雕细琢而成的载物台基座增强了测量的可靠性


STM7-LF FEM 分析
为了进一步保证测量精度,STM7系列采用了一个配备花岗岩基座的高度耐用和防振动的镜架。由于花岗岩的高稳定性,使测量可到达亚微米水平,同时确保最大程度地降低误差。


作为高度测量的先锋,继续提供简单易操作的高精度3轴测量


主动反射,共聚焦自动聚焦系统光路
随着现代制造技术日益小型化和精密化,高精度测量也日趋重要——不仅是XY轴平面的测量,而且Z轴方向的高精度测量也成为必须。奥林巴斯成为首家成功开发了测量显微镜用采用主动反射、共聚焦方法的自动聚焦系统的公司,以此响应了这种与日俱增的需求。


严格的可追溯系统确保品质可靠

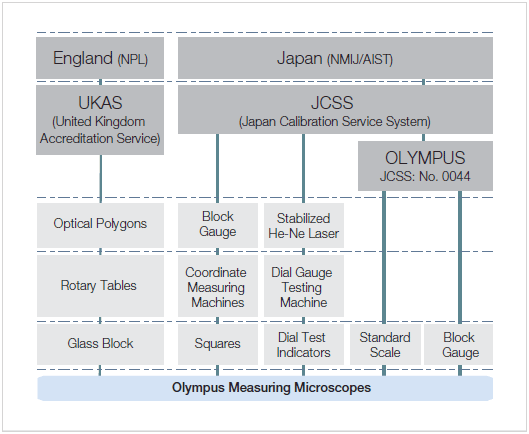

测量显微镜溯源系统
奥林巴斯通过一个严格的可追溯系统控制测量显微镜的精确度。 并且在安装系统时奥林巴斯也提供了可追溯的校准服务。


STM7在设计上非常重视易用性

提供适合您样品尺寸的载物台

常见问题

  • 短测量行程无法满足较大样品的测量需求。

  • 目前为止,大型载物台在X轴方向提供了足够的测量行程,但是Y轴的行程仍然较小。在测量过程中需要通过旋转样品来补偿比X轴覆盖范围要短的Y轴行程,这样的做法费事费时,效率不高。

  • 由于可测量的范围窄,无法将数量较多的样品排列在载物台上,以实现一次性同时测量。

STM7解决方案

  • 共有四种独特的正方形测量行程的载物台可供选用(50 mm x 50 mm, 100 mm x 100�mm, 200 mm x 200 mm, 和300 mm x 300 mm)。 不管是大的样品还是小的样品,总有一款载物台会适合您要测量的样品。

  • 采用离合器系统可以在粗调和微调之间实现快速切换。具备了这种切换功能之后,载物台也可以沿着X轴和Y轴方向迅速移动,并且可以在XY平面上自由穿梭。

  • 300 mm长的方形载物台在X轴和Y轴方向上可以提供相同的测量行程,这意味着可以不旋转样品就实现大型样品的全部测量,比如300 mm的晶圆和印刷电路板。


STM7-CS50
50mm x 50mm

STM7-CS100
100mm x 100mm

STM7-CS200
200 mm x 200 mm

STM7-CS300
300 mm x 300 mm


使用相同的显微镜进行低倍率和高倍率观察

常见问题

  • 大部分传统的测量显微镜只可以专用测量物镜或专用金相物镜,无法同时满足多种观察要求。

STM7解决方案

  • STM7可以通过安装一个测量物镜适配器使用测量物镜,而更换为物镜转盘后,便可使用金相物镜。这意味着, STM7将金相光学系统和测量光学系统同时结合在一台测量显微镜中。通过这种方式,无论是测量大型样品还是精细样品,或是表面高度差异大的样品,STM7系列都可以对应并协助用户选择最佳的观察方法。
 测量物镜




由于测量物镜具有非常长的工作距离,因此可以在对表面起伏较大的样品进行聚焦的时候,无需担心物镜与样品之间发生接触。此外,借助测量物镜的低倍率能力,可以一次观察到较大的视场。
金相物镜

明场图像

暗场图像
可以得到和光学显微镜相媲美的高倍率和高分辨率观察能力。更重要的是,在明场观察之外还可以对应暗场,偏光和微分干涉观察。


手动调焦和电动调焦两种镜架可供选择

STM7系列包括手动调焦和电动调焦两个系列

聚焦控制提供手动型和电动型两种可选方案。请根据样品和测量内容选择符合您需求的机型,而不需要考虑载物台的尺寸。所有的镜架均内置Z轴线性标尺,各种型号STM7都可以对应3轴测量。
手动Z轴调焦机型


手动Z轴调焦机型提供了卓越的成本效益——通过操作被广泛使用的调焦旋钮,可以快速的上下移动Z轴。为测量具有各种高度样品的用户提供了方便。
电动Z轴调焦机型

使用电动调焦装置可以大幅提高操作性,并减少了进行聚焦和高度测量时的操作疲劳。粗微调焦的同轴旋钮设计使使用者可以以习惯的类似手动的方式进行操作,同时电动机型还可以配备自动聚焦单元。


一个具有突破性设计的控制单元大幅提升了测量显微镜的操作性

常见问题

  • 其他功能需要添置额外的操作单元。操作者无法快速找到相应的操作单元,因而显著降低测量效率。

  • 众多操作装置和电源箱、控制箱散布在主机的周围,占用了宝贵的工作空间。

STM7解决方案

操作装置
对于STM7系列,只要使用单一的操作装置能够执行几乎所有的测量显微镜操作,包括重置计数器、照明控制、调焦和自动聚焦等功能。为了提高效率和方便性,您可以将装置放在任何想要放置的位置,并可以轻松地单手操作。
控制箱

用于手动Z轴调焦机型:
STM7-HS手动操作装置

用于电动Z轴调焦机型:
STM7-MCZ电动操作装置
各个单元的电源和通信均被集成在一个单一的控制箱中。即使是添加一些可选功能比如聚焦导航功能也不需要增加额外的电源装置,这样的设计可以最大程度地减少占用工作空间。




大大提高了观察和测量效率的光源管理器

常见问题

  • 传统测量显微镜使用的模拟旋钮调节方式不能实现光强的定量控制。 这样每次测量时的光强无法保持一致,导致测量值也发生变化。

  • 使用传统测量显微镜时,每次切换物镜后都需要调节光强,这使得工作流程非常低效。

STM7解决方案

能够定量掌握光源亮度的数字式显示

STM7的光强可定量显示,这样就能保证始终在相同条件下实施观察和测量。

物镜切换时,无需手动调节光强

光强度管理器可以与编码物镜转盘配置配套使用。带编码物镜转盘会自动识别目前使用的物镜,结合光源管理器的预设值功能,可以为每个物镜注册照明方式和光强。这样每当切换物镜后,可以自动调节光强和调整照明方式。象以前每次切换倍率后手动调节光强的操作,现在就可以省略了。


5x物镜光强 50

20x物镜光强 70

100x物镜光强 120


可以放置在任意方便使用地方的可拆卸计数器,确保能随时迅速地检查测量结果和设备状态。

常见问题

  • 需要检查诸如照明状态等设备运行状以及测量结果时,因为是在不同单元上显示使操作变得非常繁琐。


STM7解决方案

能一目了然确认当前状态的计数器
计数器带有显示设备状态和设置的指示灯,可以简单的实现对设备当前设定状态的确认。X、Y和Z轴的最小单位可以在0.1 μm和1 μm之间切换,此外,还可以在毫米、微米、英寸和密耳之间切换显示单位。
可满足个性化需求自由放置的可拆卸式计数器
无论是安装在镜架上还是放置在工作台上,可拆卸式计数器都可以根据用户的使用状况和使用习惯放置在最佳位置。当用户站着进行测量时,可以将计数器安装在和观察位置大致相同高度的镜架一侧,以方便轻松的观察和检查结果。当用户通过数码相机在显示器上进行观察和测量,或使用电动Z轴调焦机型时,只需将计数器和操作装置放在工作台上即可轻松地坐在椅子上进行作业。

计数器安装在镜架上


计数器放置在工作台上


自动聚焦系统具有卓越的重复性

实现更快、更简单、更精确的高度测量

常见问题

  • 进行目视测量时,不同的操作者会测得不同的高度测量值。此外,这种测量方法非常耗时,效率低下。

STM7解决方案

具有优越的重复性、简单且高度精确的聚焦系统
通过将图案投影在视场范围内,由操作者确认上下图案的重合情况,奥林巴斯的聚焦导航系统实现了重复性高的高度测量操作。普通的目测观察进行高度测量时,即使是看上去非常清晰的已经完全合焦的图像,也会出现微小误差。而使用STM7的聚焦导航系统,只需匹配标记便可进行测量,因此减少了操作者的主观性对测量结果造成的影响。
目视高度测量

聚焦导航系统

焦点下方


焦点位置


焦点上方


自动聚焦的优势成就快速、高精度的高度测量

常见问题

  • 进行目视测量时,不同的操作者得出的高度测量结果也会不一样。

  • 手动高度测量需要操作者反复进行移动载物台,使用旋钮调焦的操作,这使测量既耗时又低效。

  • 很难对微小的物体聚焦,比如引线。

STM7解决方案

专用自动对焦单元:出色的再现性和聚焦速度
无论操作者的经验如何,使用STM7专用自动对焦单元均可以在最短时间内实现高度精确的高度测量。即使是粗糙或倾斜的样品表面,利用主动反射、共聚焦方法都可以实现稳定对焦,而小直径的激光,也能保证对微小物体,比如引线的自动对焦。
单次对焦模式



执行自动聚焦后,可瞬间完成从大致的聚焦状态转为视场中心的清晰对焦。
追踪模式
启用具有特色的追踪模式后会随样品表面的高低起伏自动对焦,即使在移动工作台的情况下,也可以始终保持合焦状态。这使得操作者在手不需要离开X和Y手柄的情况下也能实施观察,从而极大地提高了Z轴的测量效率。


实现观察与测量范围拓展的配件

带编码物镜转盘


将编码物镜转盘与数码照相机配套使用可以在观察过程中在屏幕上显示物镜的放大倍率,以方便您记录倍率。同时切换倍率时也能与软件中记录的校准值和光强连动调整设置。 有明场物镜和明暗场物镜两种供您选择。


MM6-EMO /正像单目镜筒


正立图像用单目镜筒。可与MM6-OCC10×(带十字线的目镜)配套使用。


STM7-FS/ 脚踏开关


实现了不需要用手进行数据传输,使操作者可以在手不离开X和Y手柄的情况下完成测量。


SZ-LW61/ 白光LED照明单元


具有小型,轻便,使用寿命长,功耗低等特点。此外,这款高性价比的LED照明单元也不会发生闪烁和亮度波动。


SZX2-ILR66+SZX-RHS/ LED环形照明装置+手动控制单元


SZX-RHS手动控制单元可以实现SZX2- ILR66反射LED环形照明装置的四段独立照明,并提供具有较高色温的清晰图像。可以从13种模式中选择最佳的照明。


旋转载物台

使用微调旋钮可以轻松实现对样品的平行对齐。

STM7-RS100 用于STM7-CS100 100 mm×100 mm载物台

STM7-RS200 用于STM7-CS200 200 mm×200 mm载物台

STM7-RS300 用于STM7-CS300 300 mm×300 mm载物台


专为更先进测量而设计的系统

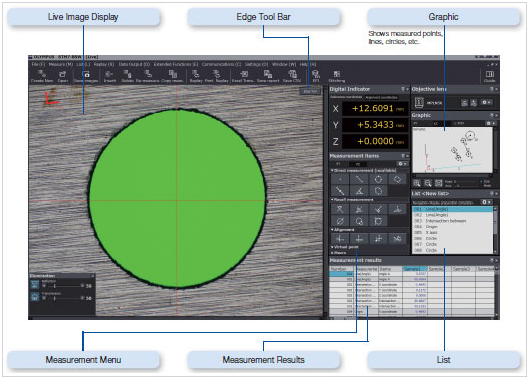

测量支持系统


对于显示测量显微镜输出的数据和图像来说,看的越清楚也就能更方便更快捷地使用和测量。推动以更高精度实现复杂的测量正是开发全新奥林巴斯测量软件的原因所在。该软件亦可与数码相机结合使用。

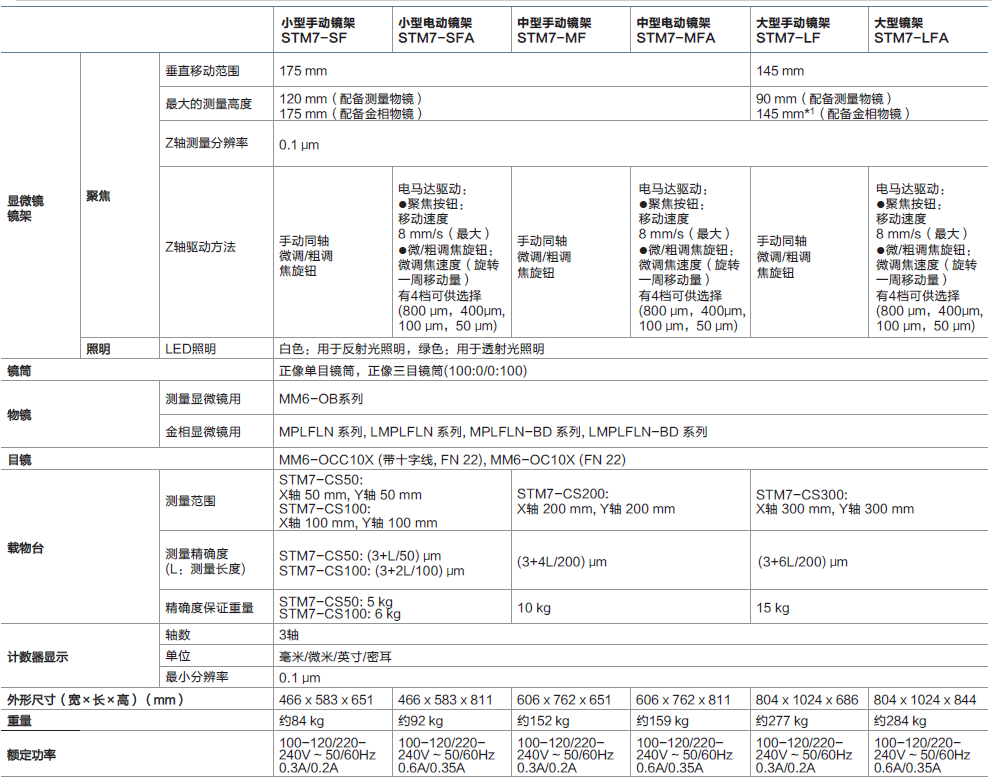

STM7规格

使用大型镜架STM7-LF/STM7-LFA时,可以将高度为100 mm或以下的样品放置在光轴后方180 mm或以上距离的地方。
